Wieszaki do blach trapezowych.

Stalowe uchwyty w kształcie litery V do szybkiego i bezpiecznego mocowania instalacji technicznych bezpośrednio na fałdzie blachy trapezowej. Polska produkcja.

O kategorii

Wieszak do blach trapezowych BRV S to stalowy uchwyt w kształcie litery V, przeznaczony do szybkiego i bezpiecznego mocowania instalacji technicznych do konstrukcji z blachy trapezowej. Umożliwia podwieszenie rur, kanałów wentylacyjnych, tras kablowych, konstrukcji wsporczych oraz innych elementów instalacyjnych z wykorzystaniem pręta gwintowanego M10.

Produkt zapewnia stabilne i trwałe mocowanie bez konieczności ingerencji w konstrukcję nośną dachu — montaż odbywa się bezpośrednio na fałdzie blachy trapezowej.

Polska produkcja, precyzja wykonania potwierdzona dokumentacją techniczną. Materiał: DC01 wg EN 10130, masa 0,11 kg.

Zastosowania: systemy odwodnienia dachów (podciśnieniowe i grawitacyjne), instalacje rurowe PE-HD, kanały wentylacyjne, trasy kablowe i korytka kablowe, konstrukcje wsporcze na dachach z blachą trapezową.

Charakterystyka

Nr artykułu: 00070100
Nazwa techniczna: V-Halter Dissera BRV S
Gwint mocowania: M10
Materiał: DC01 wg EN 10130
Waga: 0,11 kg

Wieszaki / mocowania do blachy trapezowej

Wieszak do blach trapezowych BRV S

Uchwyt V z blachy 2,5 mm o kącie rozwarcia 41,77°, montowany na fałdzie blachy trapezowej. Podwieszenie instalacji prętem gwintowanym M10, bez ingerencji w konstrukcję nośną dachu.

M10DC010,11 kgPolska produkcja

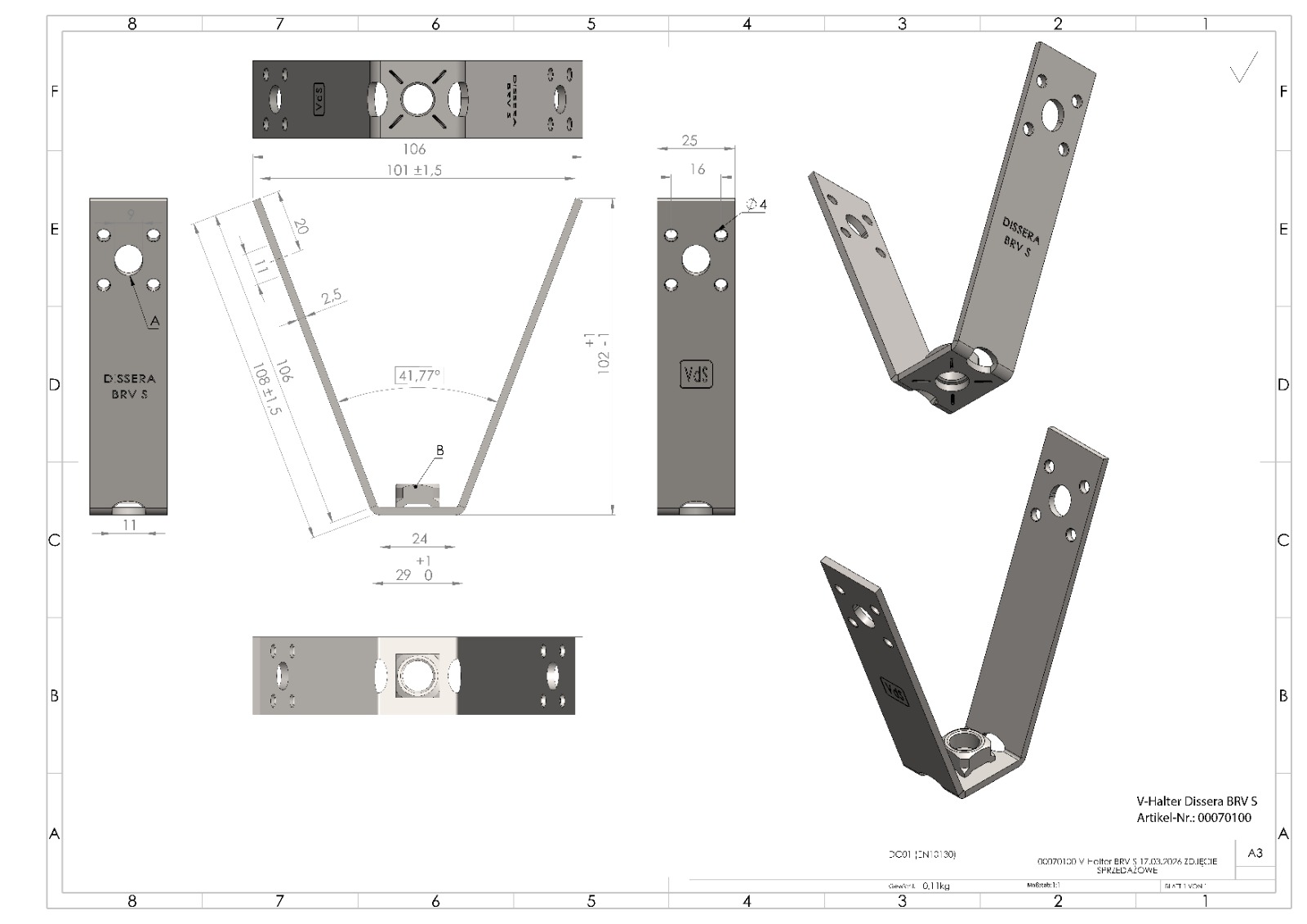

Wieszak BRV S — parametry techniczne

Parametr	Wartość
Nr artykułu	00070100
Gwint mocowania	M10
Szerokość całkowita	106 mm (101 ± 1,5 mm między ramionami)
Kąt rozwarcia	41,77°
Grubość blachy	2,5 mm
Podstawa (stopka)	24 mm / 29 mm (+1/0)
Wysokość ramienia	106 / 108 ± 1,5 mm
Otwory montażowe	Ø4 mm
Płyta boczna	25 × 16 mm, otwory Ø4
Wysokość użytkowa	101 (+1) mm
Waga	0,11 kg
Materiał	DC01 wg EN 10130

Karta techniczna
