Rury i kształtki systemowe.

Kompletny zestaw elementów rurociągu PE-HD — rury, kolanka, trójniki, redukcje, elektromufy i rewizje tworzące szczelny, w pełni spawany system podciśnieniowy.

O kategorii

Rury systemu PE-HD produkowane są z polietylenu (PE) zgodnie z normą PN-EN 1519. Norma dopuszcza 3% skurcz — nasz system oferuje skurcz na poziomie 1%, czyli trzykrotnie niższy od dopuszczalnego. Dzięki specjalnemu procesowi produkcji rury Dissera cechują się minimalnym skurczem wzdłużnym i redukcją naprężeń wewnętrznych w miejscach łączenia, co przedłuża cykl życia instalacji.

Rury kanalizacji deszczowej podciśnieniowego odwodnienia dachów DN 40 – 315 mm zgodne są z PN-EN 1519 do stosowania wewnątrz konstrukcji budowli, a DN 110 – 315 mm zgodne z PN-EN 12666 — do przewodów kanalizacyjnych podziemnych.

Kształtki, kolanka i elektromufy projektowane są pod konkretne warunki przepływu — minimalne opory hydrauliczne, gładkie wnętrze, brak miejsc zalegania zanieczyszczeń. Każdy element łączony jest doczołowo lub elektromufowo, gwarantując szczelność na poziomie materiału rodzimego.

Charakterystyka

Materiał: PE-HD (polietylen wysokiej gęstości)
Średnice: DN 40 – DN 315
Skurcz: 1% (PN-EN 1519 dopuszcza 3%)
Łączenie: Zgrzew doczołowy / elektromufowy
Norma: PN-EN 1519 / PN-EN 12666

Rury systemowe

[ 1.1 ]

product · render

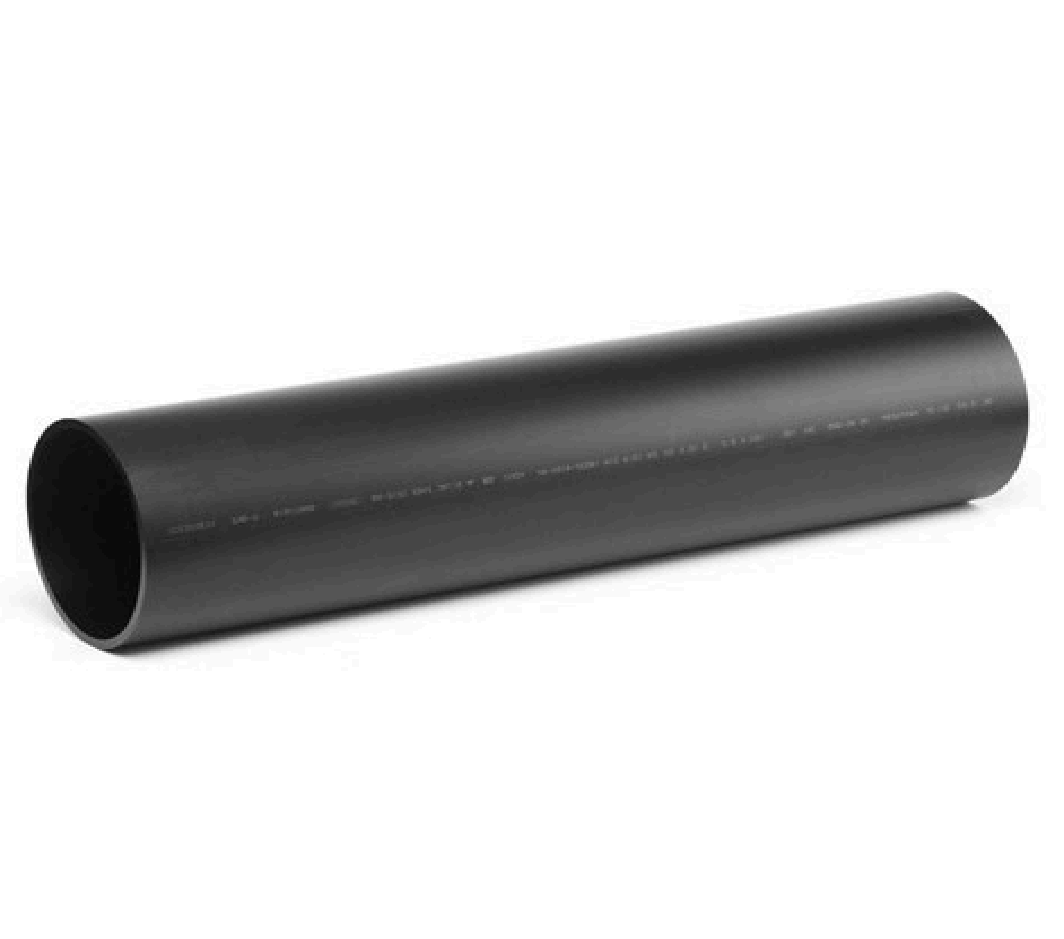

Rury systemowe PE-HD

Rury podciśnieniowe PE-HD w pełnym zakresie średnic DN 40–315. Skurcz 1%, gładkie wnętrze, wysoka odporność chemiczna. Łączenie doczołowe lub elektromufowe.

PE-HDPN-EN 1519DN 40–315

Wymiary rur — D [mm], S [mm], B [mm], A [cm²], waga [kg/m]

D	S	B	A [cm²]	kg/m
40	12,5	3	9,1	0,36
50	12,5	3	15,2	0,45
56	12,5	3	19,6	0,51
63	12,5	3	25,5	0,58
75	12,5	3	37,4	0,70
90	12,5	3,5	54,1	0,98
110	12,5	4,2	80,7	1,43
125	12,5	4,8	104,2	1,85
160	12,5	6,2	171,1	3,04
200	12,5	7,7	267,6	4,69
250	12,5	9,6	418,4	7,30
315	12,5	12,1	664,2	11,60

Karta techniczna

Kształtki — redukcje i elektromufy redukcyjne

[ 1.2 ]

product · render

Redukcja

Kształtka redukcyjna PE-HD do zmiany średnicy rurociągu — pełen zakres kombinacji od 50/40 do 160/125. Spawanie doczołowe lub elektromufowe.

RedukcjaPE-HD

Redukcje — wymiary [mm]

d1/d2	INDEX	A	a1	a2	k1	k2
50/40	2005040	80	35	37	20	20
56/40	2005640	80	35	37	20	20
56/50	2005650	80	35	37	20	20
63/40	2006340	80	35	37	20	20
63/50	2006350	80	35	37	20	20
63/56	2006356	80	35	37	20	20
75/40	2007540	80	35	30	20	20
75/50	2007550	80	35	37	20	20
75/56	2007556	80	35	37	20	20
75/63	2007563	80	35	37	20	20
90/40	2009040	80	30	33	20	20
90/50	2009050	80	30	34	20	20
90/56	2009056	80	30	36	20	20
90/63	2009063	80	30	39	20	20
90/75	2009075	80	30	44	20	20
110/40	2011040	80	31	34	20	20
110/50	2011050	80	31	34	20	20
110/56	2011056	80	31	35	20	20
110/63	2011063	80	31	34	20	20
110/75	2011075	80	31	36	20	20
110/90	2011090	80	31	41	20	20
125/50	2012550	80	35	37	20	20
125/56	2012556	80	35	37	20	20
125/63	2012563	80	35	37	20	20
125/75	2012575	80	35	30	20	20
125/90	2012590	80	35	32	20	20
125/110	2012511	80	36	36	20	20
160/110	2016011	80	28	36	20	20
160/125	2016012	80	32	36	20	20

Karta techniczna

[ 1.3 ]

product · render

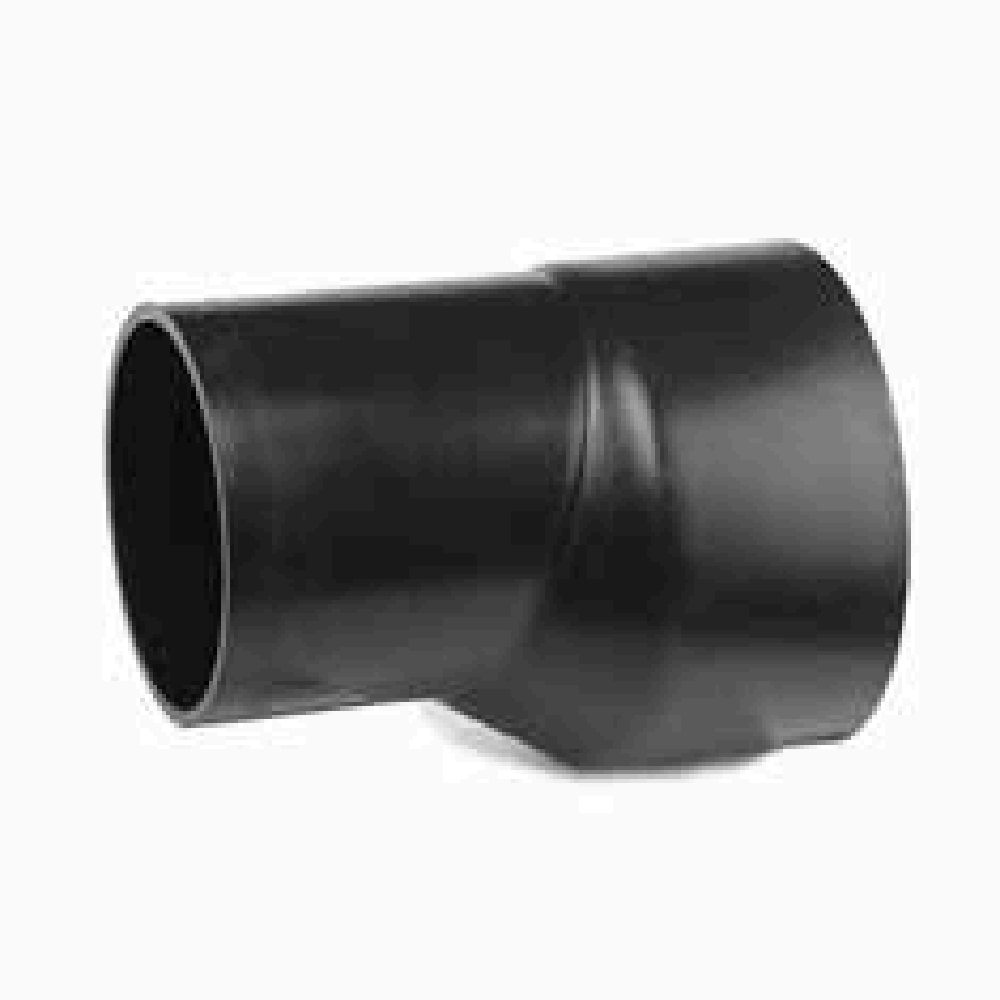

Elektromufa redukcyjna

Łącznik redukcyjny z wbudowanym elementem grzejnym do średnic 200–315 mm. Typ A — z odsadzeniem, typ B — prosty.

ElektromufaRedukcja

Elektromufy redukcyjne — wymiary [mm]

d1/d2	Art.	Typ	L	l1	l2	l3	l4	d3	k1	k2
200/110	220011	A	335	95	36	165	55	160	75	75
200/125	220012	A	335	95	36	165	55	160	75	75
200/160	220016	B	260	95	95	75	75	–	–	–
250/200	225020	B	290	105	95	85	75	–	–	–
315/200	231520	A	580	115	95	235	190	250	95	95
315/250	231525	B	340	115	105	75	85	–	–	–

Karta techniczna

Kolanka i trójniki

[ 1.4 ]

product · render

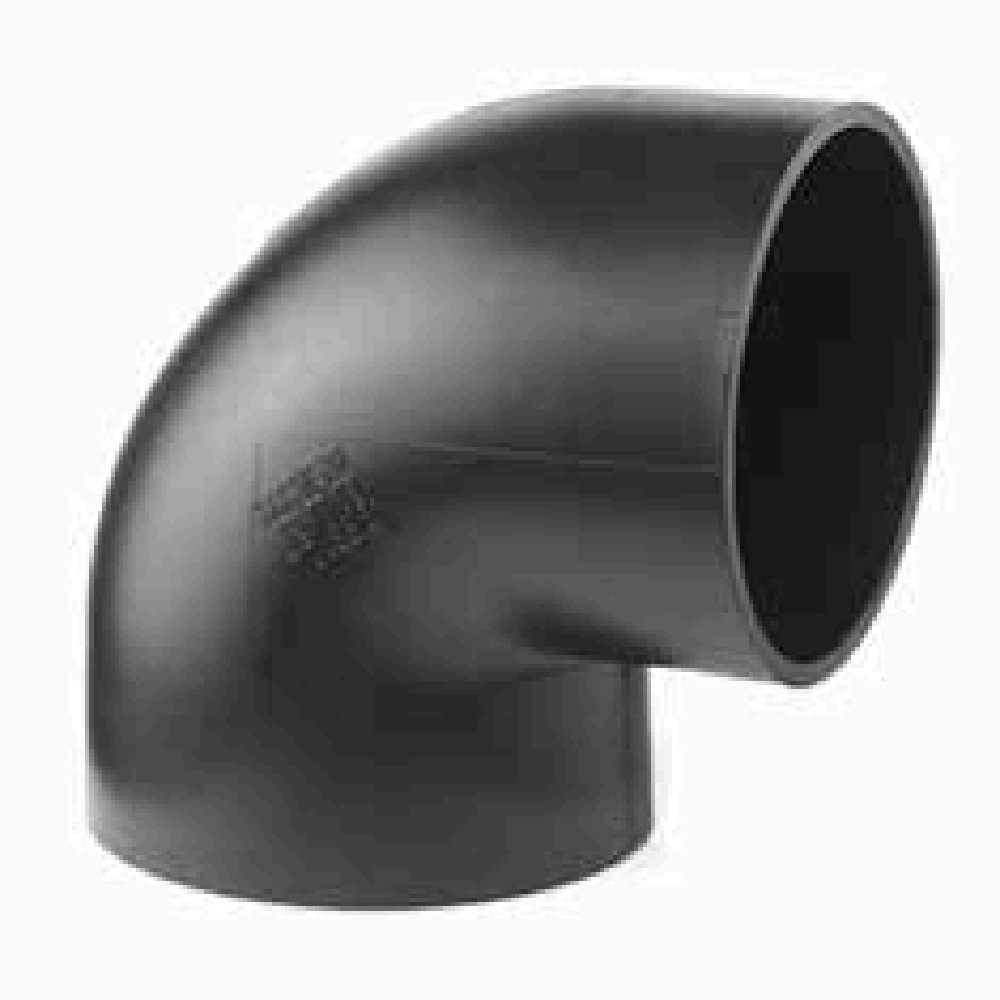

Kolano 88,5°

Kolano PE-HD 88,5° — pełny zakres DN 40–315. Typ A do DN 160, typ B (długi promień) dla DN 200–315.

Kolano88,5°PE-HD

Kolano 88,5° — wymiary [mm]

d1	INDEX	Typ	l1	k1
40	30040	A	55	25
50	30050	A	60	20
56	30056	A	65	20
63	30063	A	70	20
75	30075	A	75	20
90	30090	A	80	20
110	30110	A	95	25
125	30125	A	100	25
160	30160	A	120	25
200	30200	B	290	60
250	30250	B	350	60
315	30315	B	360	60

Karta techniczna

[ 1.5 ]

product · render

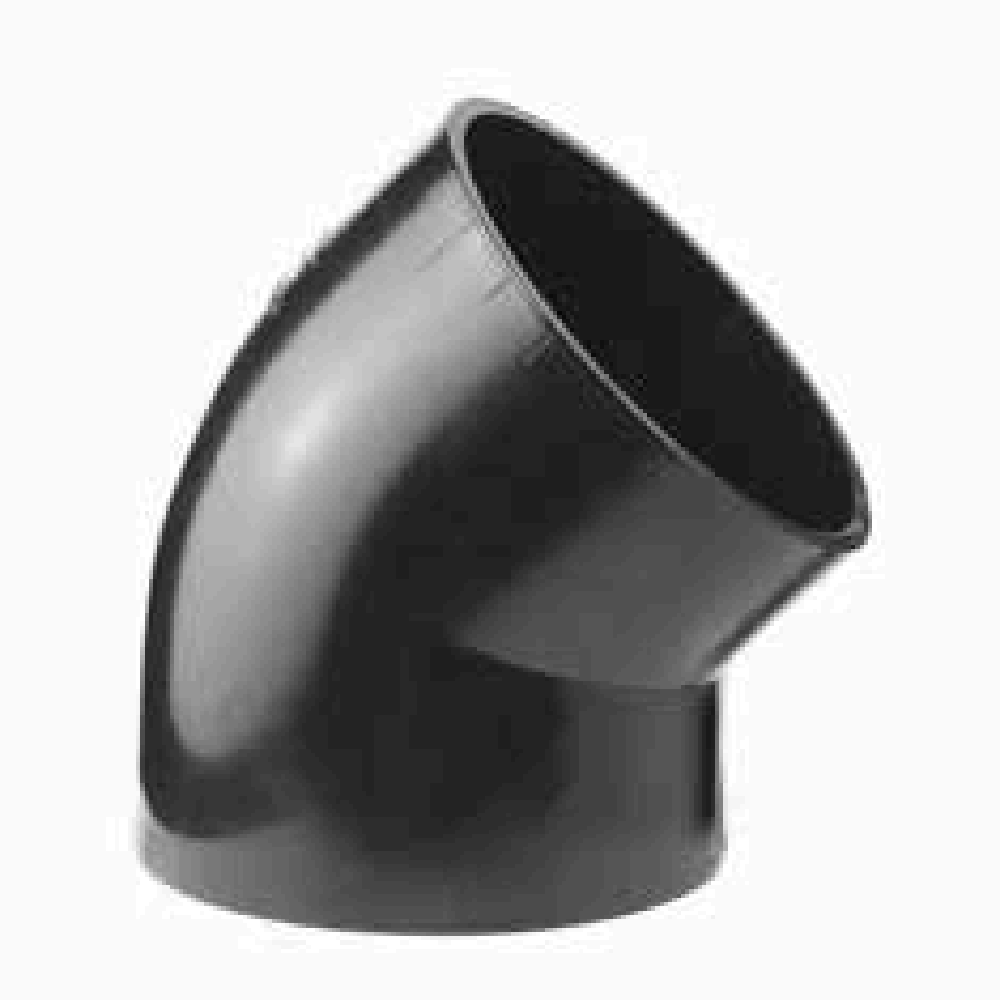

Kolano 45°

Kolano PE-HD 45° — łagodna zmiana kierunku rurociągu, minimalne opory przepływu. Pełny zakres średnic DN 40–315.

Kolano45°PE-HD

Kolano 45° — wymiary [mm]

d1	INDEX	l1	k1
40	31040	40	20
50	31050	45	20
56	31056	45	20
63	31063	50	20
75	31075	50	20
90	31090	55	20
110	31110	60	25
125	31125	65	25
160	31160	69	20
200	31200	173	60
250	31250	182	60
315	31315	195	60

Karta techniczna

[ 1.6 ]

product · render

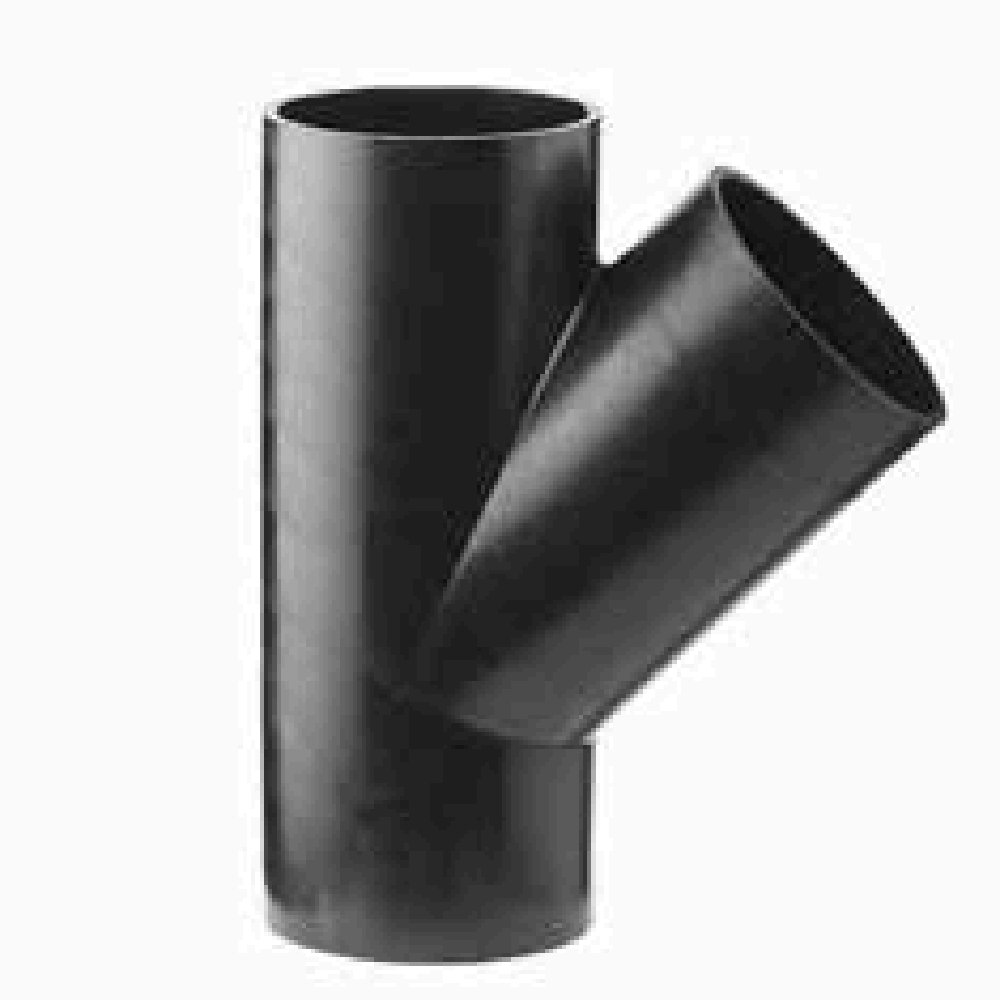

Trójnik 45°

Trójnik PE-HD 45° — odgałęzienie pod ostrym kątem dla zoptymalizowanego przepływu w systemie podciśnieniowym.

Trójnik45°PE-HD

Trójnik 45° — wybrane wymiary [mm]

D1/D2	INDEX	C	A	l1	l2	l3	k1	k3
40/40	3404040	64	130	55	80	75	25	45
50/50	3405050	72	150	60	72	90	25	55
56/56	3405656	83	175	70	100	105	30	65
63/63	3406363	87	175	70	100	105	30	60
75/75	3407575	91	175	70	100	105	25	55
90/90	3409090	118	200	80	100	120	25	70
110/110	34110110	127	225	90	105	135	20	65
125/110	34125110	140	250	100	123	150	20	80
160/110	34160110	134	350	140	120	210	60	135
200/110	34200110	140	360	180	160	180	90	90
250/110	34250110	140	440	220	185	220	110	110
315/110	34315110	140	560	280	220	280	170	170

Karta techniczna

Rewizje i elektromufy proste

[ 1.7 ]

product · render

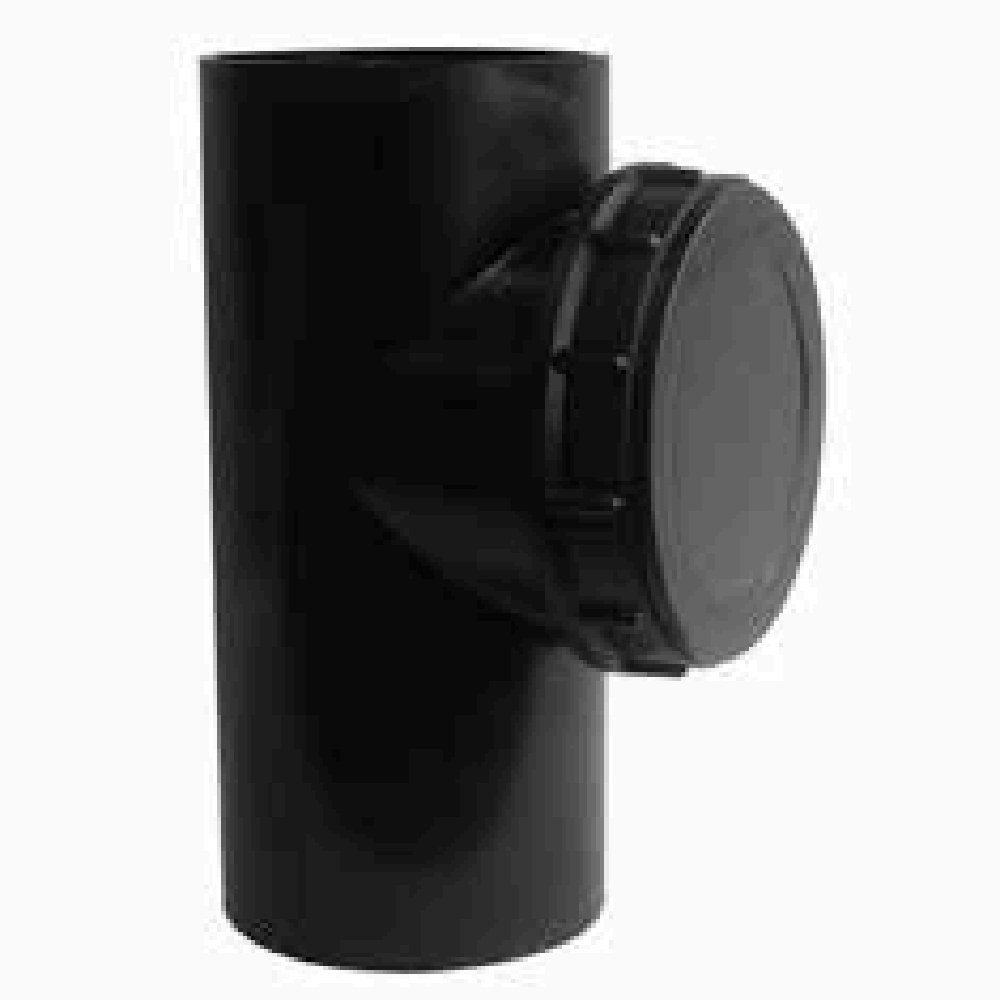

Rewizja rynnowa 90°

Element rewizyjny PE-HD 90° — umożliwia inspekcję i czyszczenie instalacji bez demontażu rurociągu. Pełny zakres średnic do DN 315.

Rewizja90°PE-HD

Rewizja rynnowa 90° — wymiary [mm]

B1/B2	INDEX	A	l1/l2	l3	k1	k2	k3
250/110	33250110	660	440	220	150	185	215
250/125	33250125	660	440	220	140	175	205
250/160	33250160	660	440	220	120	130	180
250/200	33250200	660	440	220	90	50	150
250/250	33250250	900	600	300	160	160	250
315/75	3331575	840	560	280	255	280	325
315/90	3331590	840	560	280	245	270	315
315/110	33315110	840	560	280	235	260	305
315/125	33315125	840	560	280	220	250	290
315/160	33315160	840	560	280	200	205	270
315/200	33315200	840	560	280	175	125	240
315/250	33315250	840	560	280	140	130	205
315/315	33315315	950	610	340	170	170	280

Karta techniczna

[ 1.8 ]

product · render

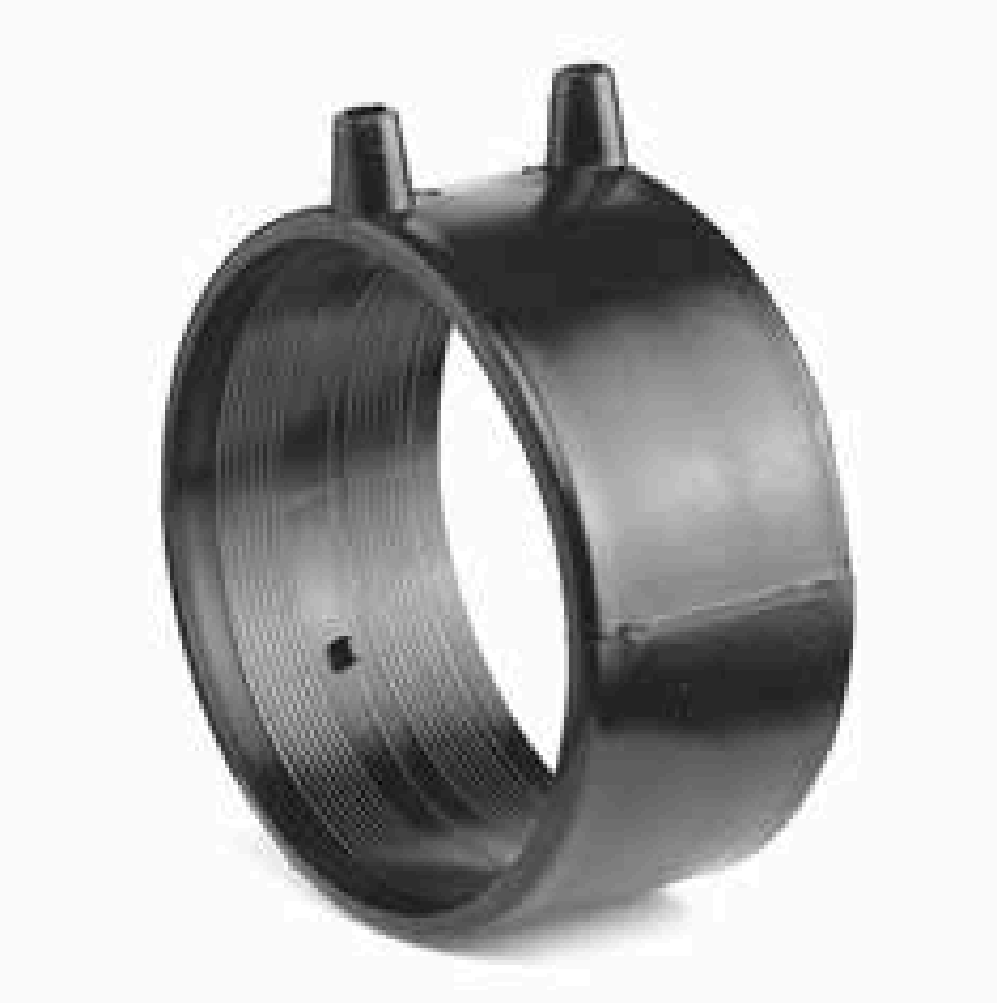

Elektromufa prosta

Łącznik elektrooporowy z wbudowanym elementem grzejnym — szybki, kontrolowany montaż połączeń w trudno dostępnych miejscach. DN 40–160: 5A/80s, DN 200–315: 220V/420s.

ElektromufaDN 40–315

Elektromufa prosta — wymiary [mm] i parametry zgrzewu

D	INDEX	A	B	l1	System
40	350040	52	54	22	5A/80s
50	350050	62	54	22	5A/80s
56	350056	68	54	22	5A/80s
63	350063	75	54	22	5A/80s
75	350075	87	54	22	5A/80s
90	350090	102	56	22	5A/80s
110	350110	123	60	16	5A/80s
125	350125	137	66	22	5A/80s
160	350160	172	66	22	5A/80s
200	350200	233	175	31	220V/420s
250	350250	283	175	31	220V/420s
315	350315	349	175	31	220V/420s

Karta techniczna
